AWG#7(10sq)~AWG28(0.08sq)

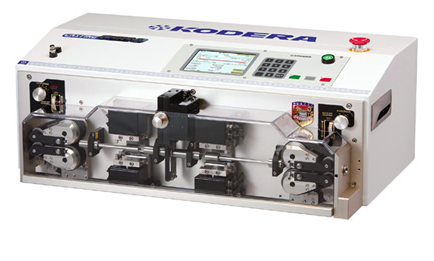

キャップタイヤケーブル・シールド電線加工

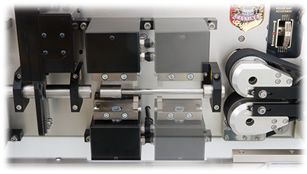

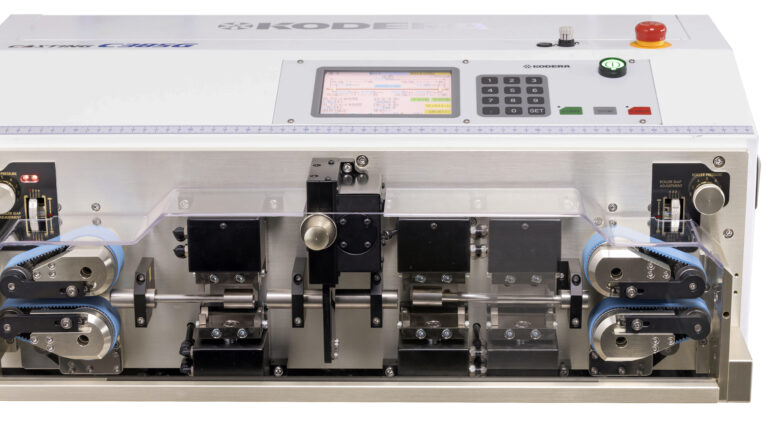

線材の切断加工をV刃で行うと同時に、ストリップ加工を線材に合わせた専用突き当て丸刃にて行う事により、内線に傷を付けません。また、線材の供給をベルトフィード方式で行うことにより、キャップタイヤケーブル・シールド電線等によく見られる表面が凸凹したケーブルを面で掴む事ができ、安定した測長を実現しました。エアー制御によるベルトフィードの開閉動作は、操作パネルのスイッチにてワンタッチで行うことができます。

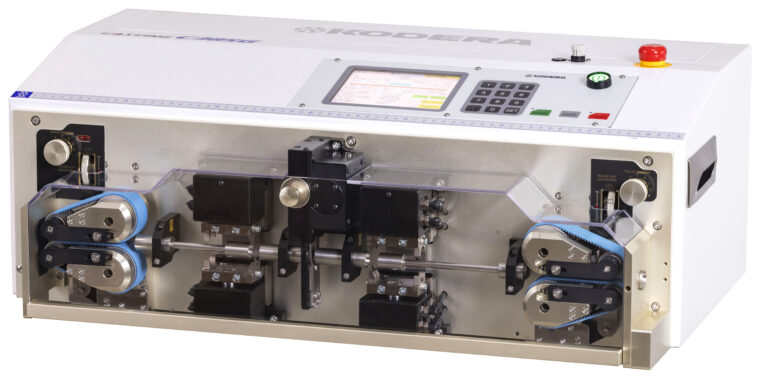

製品仕様

型式	C385A
外形寸法	幅716mm ×奥行430mm ×高さ266mm
重量	44kg
電源	AC100V or AC200V~240V(単相)50Hz/60Hz
消費電力（100V）	35W（定格）139W（最大）
エア源	0.06Nℓ/min 0.5MPa※1
カッティング長さ	210mm～99,999mm
カッティング公差	±（ 0.1＋0.0005×L ）mm※2 Lは切断長さ
ストリップ長さ	先端 : 最長1,500mm（セミストリップ必要） 後端 : 最長210mm（セミストリップ必要）
加工可能ワイヤー	種類 : ABSワイヤー, エアバッグワイヤー, シールド電線, VSF, IV, KV, UL,テフロン , ガラス線等 サイズ : AWG#7（10sq）～AWG#28（0.08sq）※2 外径 : 最大 Max φ11mm※2
ワイヤー送り速度	可変可能
刃の材質	超微粒子合金
動力	ステッピングモータ/エアーシリンダー

加工能力(1時間あたりの加工本数)

【ストリップ長が長い場合】

全長	本数
700mm	891
1000mm	769
1500mm	628
2000mm	530
2500mm	458
3000mm	405
4000mm	327

加工条件

両端ストリップ ： 100mm
セミストリップ ： 50mm
加工速度 ： 9
ON時間 ： 0.1秒
OFF時間 ： 0.1秒

加工能力(1時間あたりの加工本数)

【ストリップ長が短い場合】

全長	本数
500mm	2,022
1000mm	1,263
1500mm	918
2000mm	726
2500mm	598
3000mm	507

加工条件

両端ストリップ ： 60mm
セミストリップ ： 30mm
加工速度 ： 9
ON時間 ： 0.1秒
OFF時間 ： 0.1秒

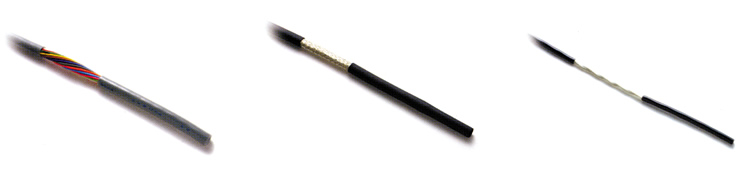

加工サンプル

専用オプション

キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。

製品仕様

型　式	CC-100
外形寸法	幅1200mm ×奥行340mm ×高さ135mm
重　量	10kg
電　源	AC100VorAC200V（単相）50Hz/60Hz
消費電力（100V）	最大15W
適用線径	φ1mm以上※
動　力	インダクションモータ　 エアーシリンダー
