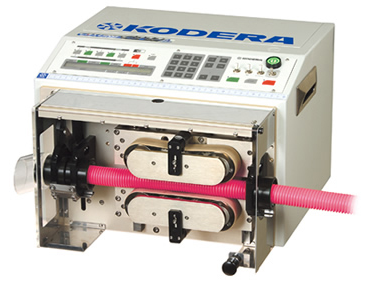

C372A
進化したコルゲートチューブカット専用機
チューブの切り口が美しい平刃ギロチン方式を採用
切り口をもっと美しく。そのために平刃ギロチン方式を採用。切断部において、カッターの左右でチューブを
保持するガイドを新設し、チューブの撓みを抑えます。切断刃には、市販されているカッターナイフの刃（大刃）を
採用することで経済性も抜群。

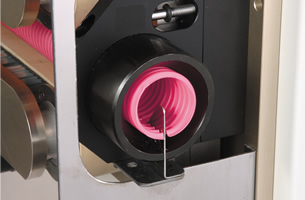

割れチューブの割れ目は常に下側に。
割れチューブの割れ目を常に下側に向けるガイドプレートを採用することにより、安定した加工を実現。

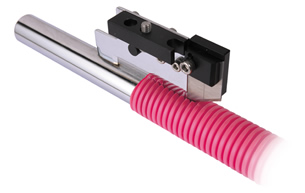

インナーガイドパイプが背割り同時加工を実現。
インナーガイドパイプにより、コルゲートチューブの背割りと切断の同時加工を可能にしました。さらに、オプションパーツを装着することにより、PVCチューブでも同様に切断加工と同時に腹裂きも行うことが可能です。
製品仕様
| 型 式 | C372A |
| 外形寸法 | 幅430mm ×奥行465mm ×高さ307mm |
| 重 量 | 34kg |
| 電 源 | AC100V or AC110V or AC220V（単相）50Hz/60Hz |
| 消費電力（100V） | 78W（定格） 340W（最大) |
| エア源 | 10Nℓ/min 0.5MPa※1 |
| カッティング長さ | 0.1mm～99,999mm |
| 加工可能チューブ | PVCチューブ、コルゲートチューブ |
| 外径サイズ | 最大φ38mm※2 |
| チューブ送り速度 | 可変可能 |
| 刃の材質 | 合金工具鋼 |
| 動力 | 測長：ステッピングモータ 刃：エアーシリンダー |
加工能力(1時間あたりの加工本数)
| 全長 | 本数 |
|---|---|
| 50mm | 6,600 |
| 100mm | 6,200 |
| 500mm | 4,050 |
| 1000mm | 2,700 |
| 2000mm | 1,600 |
加工条件
コルゲートチューブ外径 :φ11mm
F１（ローラー速度）:7
加工サンプル

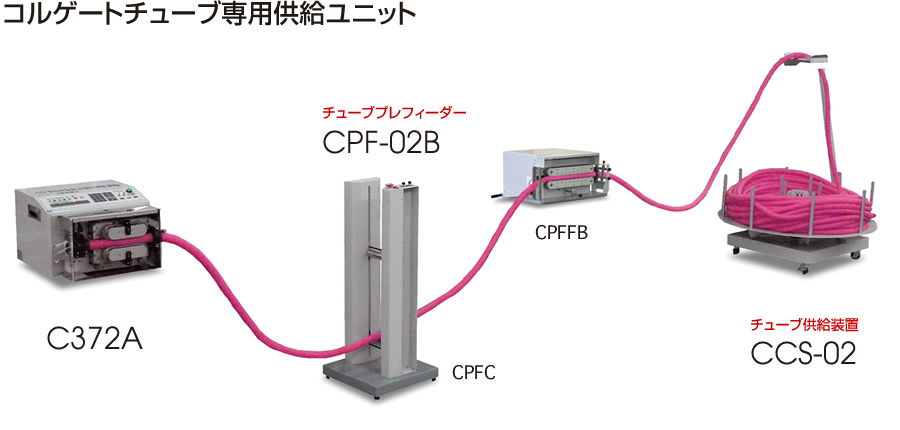

専用オプション
製品仕様
| 型式 | CPF-02B［CPFC］ | CPF-02B［CPFFB］ |
| 外形寸法 | 幅400mm ×奥行400mm ×高さ970mm | 幅580mm×奥行455mm×高さ300mm（ハンドルは含まない） |
| 重量 | 19kg | 40kg |
| 電源 | AC100V （単相）50Hz/60Hz | |
| 消費電力（100V） | CPF-02Bのみ 静止時4W 最大320W | CCS-02との同時使用時 静止時4W 最大385W |
| 適応チューブ | 最大直径 φ39mm※2 | |
| 動力 | インダクションモーター |
| 型 式 | CCS-02 |
| 外形寸法 | 幅1360mm ×奥行1160mm ×高さ1510mm |
| 重量 | 46.5kg |
| 電源 | CPFCから供給 |
| 適応チューブ | 束径 最大φ1060mm※2 |
| 動力 | インダクションモーター |
